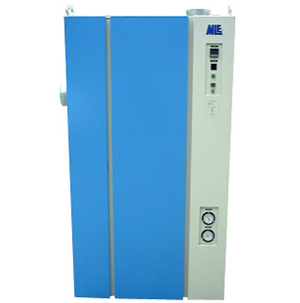

冷風発生装置 DHシリーズ

空気中の水分を除去した低露点の除湿空気を供給
<br />&#160;




特徴

・フィルムの冷却により、フィルムの固化が促進され押出量アップにつながります
　※外気が熱い状況でも、押し出し機の能力を維持できます
・冷却することにより、フィルムの透明性がアップし品質向上につながります
・同一条件の冷風供給により、安定した成形が可能になります
・品質の安定により、フィルムの巻き締まり、たるみを防止できます
・樹脂の粉砕工程、製品の冷却装置としてもご利用いただけます
・使用場所により、水冷式・空冷式一体型・空冷リモート式の3種類が選択できます


製品紹介動画

製品仕様

水冷式
型式 DH5G-5Ti DH8G-5Ti DH10G-5Ti DH15G-5Ti DH20G-5Ti DH30G-5Ti DH45G-5Ti
風量m3/min
(50/60Hz)		 出口温度
5℃		 7/10 13/15 17/20 25/30 34/41 50/60 75/90
出口温度15℃ 13/17 22/27 29/35 43/52 59/71 86/104 129/156
圧縮機 kw x台数 3.73x1 5.96x1 7.46x1 11.19x1 7.46x2 11.19x2 11.19x3
冷却水一次側必要量
m3/h		 3.9 6.24 7.8 11.7 15.6 23.4 35.1
冷却水一次側必要圧力
mPa		 0.2以上
寸法(㎜) W 950 1050 1050 1050 1150 1630 2350
D 690 920 860 1150 1180 1150 1550
H 1650 1700 1700 1775 1950 1940 2450


空冷式一体型
型式 DH5AG-5Ti DH8AG-5Ti DH10AG-5Ti DH15AG-5Ti DH20AG-5Ti DH30AG-5Ti DH45AG-5Ti
風量m3/min
(50/60Hz)		 出口温度
5℃		 6/8 11/13 14/18 21/26 29/36 42/52 64/78
出口温度15℃ 12/15 19/23 26/31 37/45 51/63 75/91 113/137
圧縮機 kw x台数 3.73x1  5.96x1 7.46x1 11.19x1 7.46x2 11.19x2 11.19x3
寸法(㎜) W 950 1050 1230 1600 1920 2900 3850
D 1050 920 1100 1400 1300 1600 2000
H 1750 2050 1975 2400 2400 2400 2400


空冷リモート式
型式 DH5AG-5Ti DH8AG-5Ti DH10AG-5Ti DH15AG-5Ti DH20AG-5Ti DH30AG-5Ti DH45AG-5Ti
風量m3/min
(50/60Hz)		 出口温度
5℃		 6/8 11/13 14/18 21/26 29/36 42/52 64/78
出口温度15℃ 12/15 19/23 26/31 37/45 51/63 75/91 113/137
圧縮機 kw x台数 3.73x1  5.96x1 7.46x1 11.19x1 7.46x2 11.19x2 11.19x3
寸法(㎜) W 950 1050 1050 1050 1150 1630 2350
D 690 920 860 900 1180 1550 1550
H 1650 1700 1700 1700 1950 1940 2450

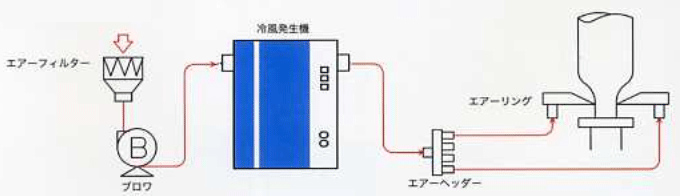

フロー図の一例

フロー図の一例
