エアーアンプ

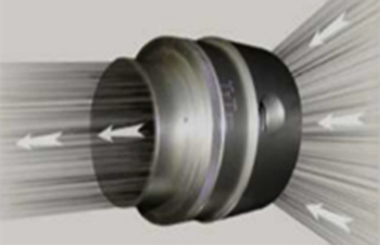

Nex Flow™ エアアンプ

Nex Flow™ エアアンプ
Nex Flow™ のエアアンプはシンプルな構造で、メンテナンスフリーで安価な装置です。蒸気、煙、軽い素材を搬送でき、冷却、噴出、乾燥装置に応用が可能です。
この装置はコアンダ効果を活用しており、わずかなコンプレッサーエアーだけで、まわりの空気を最大限取り入れます。
その効果は、エアフローの脈動が減少され、17倍以上(サイズによりますが)まで増幅します。
使用するのはコンプレッサーエアだけ、ノズルの隙間やエア圧を調整することでエアの出力フローや吸引を容易に制御できます。エアアンプの両端は、新鮮な空気を運んで不快な煙を取り除きます。

エアーアンプ

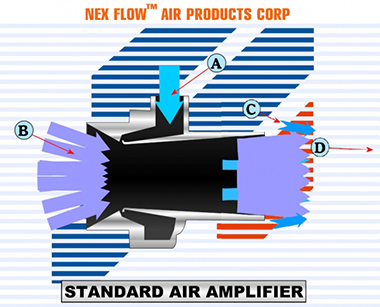

少量のコンプレッサーエアーはポイント(A)から環状チャンバーに入り、小さいリングノズルを通るときに加速され、コアンダ効果によりエアアンプの側面に沿うように流れます。その圧縮空気の流れはコアンダ効果によりエア増幅器の側壁に沿って流れる、そのことにより、ポイント(B)で外側の空気を巻き込む真空を発生させ、エアフローを増幅させます。増幅したエアの流れは、ポイント(C)で出口に到達します。出口で周辺の空気を巻き込むことで、ポンイント(D)での、エアの流れはさらに増幅します。


エアアンプの特徴

可動部分がない。
コンパクトでシンプル。軽くて持ち運びやすい。
使用するのはエアだけ、電気を使いません。
ファンの替わりに、吹き払い清掃、乾燥、冷却、搬送用途に使われます。


エア増幅器の利点

他商品より困難な環境に強く長寿命です。
エジェクターやベンチュリーよりコンプレッサーエアの消費が少ない。
出力コントロールが容易でメンテナンスフリー。
安全です。


ファンに対するエア増幅器の優位点

コンパクトでシンプル。軽くて持ち運びやすい。
使用するのはエアだけ、電気を使わず安全です。
可動部分がなく、より安全でメンテナンスフリー。
軽搬送のアプリケーションでは両端の埃を払うことができます。


エアアンプの種類

エアアンプの種類
標準固定式エアアンプ は亜鉛ダイカスト製で、似たような使用法で特許を取得している他商品比べ頑丈でパフォーマンスが向上します。シムを使うことによってノズルの隙間が調整できます。5つのサイズがあります。

エアーアンプ
可変式エアアンプ はアルマイト処理したアルミニウム製と、高温度や食品用途のステンレス製があります。ロックリングを使うことによりノズルの隙間を調整し固定できます。3つのサイズがあります。

エア増幅器の用途

ファンの替わりに、異物除去、乾燥、冷却、搬送用途に使われます。

自動車産業
部品製造や組立工程において、水や冷却材、埃、切り屑の除去
部品製造や組み立てラインにおいてエナメルや水性インクの冷却

飲料産業
缶上部やラベルリング、インクジェット印字、パレット集積または包装前のボトルの水滴除去
軽量製品の搬送

化学産業
ラベリングや包装前の薬品や水滴の除去

食品業界
製品やパッケージからの水滴の除去

一般製造産業
局所排気
煙の除去、各種部品の埃や液体の除去、廃材の搬送、ガラスの焼き戻しのような冷却作業工程でのファンの代替え

金属産業
アルミニウム、鉄、真鍮、他金属の精錬工程における冷却剤や冷却液の除去
メッキ工程や研磨工程のような他工程前の金属の乾燥
コーティングや塗装工程前の金属部品の冷却
冷却剤ミストの除去。研磨塵を除去する工程の集塵補助
鍛鋼品の冷却

紙&製材産業
おがくず除去や集塵システムの強化、埃除去
搬送工程でのバリの除去

プラスチック産業
埃やくずのブロー清掃
押出後の金型冷却
成形前の乾燥と清掃

印刷産業
インクをセットするための冷却
廃液のブロー清掃

医薬業界
ラベリング前の液体や固形製品の包装クズの除去
コンベア上で行う様なバキュームによる未充填カプセルの引き抜き

繊維産業
高価な集塵システムに替わる糸くずなどの除去
