エアーコンベア

エアーコンベア - Ring-Vac™ 空送コンベアシステム

エアーコンベア - Ring-Vac™ 空送コンベアシステム
空送コンベアシステムは殆ど駆動する部品がなく、高い効率で長い距離エアを搬送します。コンプレッサーエアを利用し、その長さに従い、より長距離搬送をさせるため、コンパクなデザインで設計され、強力で効果的なベンチュリー作用を利用しています。
<br />&#160;




空送コンベアシステムにはコーティングされたアルミニウム製と高温度用のSUS製があります。標準サイズのホースをRing-Vac TMの両端に接続するだけで、高いエネルギーをもつ搬送システムを作り出しています。可動部分がなくメンテナンスフリーで、レギュレーターでエア量の調整ができます。

空送コンベアシステムには口径1インチ(25mm)と1-1/4インチ(32mm)、1-1/2インチ(38mm)、2インチ(51mm)があります。どのサイズでもほとんどの使用法で、圧縮エアの必要条件により制約をうけます。
エアーコンベア

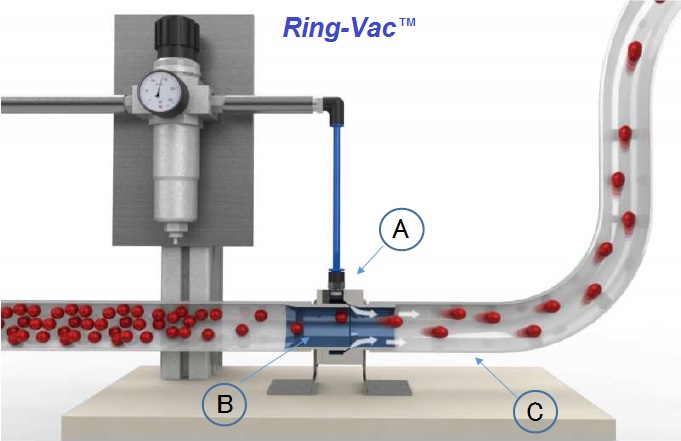

圧縮エアはポイント(A)でプレナムチャンバーに入ります、ノズルを通じてユニットの溝に吹き込みます。圧縮エアによるこれらの墳流は入口(B)で吸引効果を興します。そして、その吸引効果は材料を中に引き込み、ユニットを通じて増大させ、(C)で原料を水平に、あるいは垂直方向へと搬送します。



エアーコンベア - Ring-Vac™ の特徴

コーティングされたアルミニウムで作られており、駆動部がない。高温度の場合はSUSモデルが利用でき、高温や腐食性のあるものにも対応が可能です。
標準サイズには標準ホースが簡単に装着できます。両端ネジ山タイプは標準パイプ1インチ(25mm)、1-1/4インチ(32mm)、1-1/2インチ(38mm)、2インチ(51mm)、2-1/2インチ(64mm)、3インチ(76mm)に接続できます。その他、特別サイズも要望に応じてお造り致します。
 圧力レギュレーターを利用することで製品の搬送量コントロールが可能です。
駆動部がないのに瞬時にon/offができ、電気や爆発の危険性がありません。


エアーコンベア - Ring-Vac™ の利点

他商品より困難な環境に強く長寿命です。
簡単に使えます。
容易に搬送量が変えられます。
メンテナンスフリーです。


エアーコンベア - Ring-Vac™ の用途

メンテナンス頻度の高いブロワーなどの高価な機械に置きかわる商品です。

自動車産業
製造や組立工程における機械や成形機からのボールベアリングやネジ、金属やプラスチック部品の搬送

飲料産業
充填ラインでのキャップの移送・搬送

食品産業
キャップや粉チーズから乾燥食品などの食材の搬送
出荷時に包装済みまたは空の包材

一般製造業
ボールベアリングやネジ、金属やプラスチック部品などさまざまな品目の搬送
コスト高なブロアーシステム、特に間欠での使用用途の置き換え

製紙産業
製紙ラインにおける裁落の除去

プラスチック産業
印刷加工ラインにおける耳の除去

印刷産業
