クーラーシステム

Nex Flow™スポットクーラー

Nex Flow™ スポットクーラーはヴォルテックスチューブ効果により冷風を発生させます
スポットクーラーは低コストでメンテナンスフリー、そして渦状のヴォルテックスチューブにより冷風を発生させる調整式スポットクーラーとなっております。スポットクーラーの温度はレギュレーターで設定温度を正確に調整することができます。温度幅は約マイナス34度から常温までとなっており、簡単に温度計を取り付けることもできます。

クーラーシステム
コンプレッサーエアーは(A)点から入り、スポットクーラーのヴォルテックスチューブを通ります。ヴォルテックスチューブはコンプレッサーエアーを温風(B)と冷風(C)の流れに分けます。温風はヴォルテックスチューブよりサイレンサー(D)点の排気孔へと通気されます。冷風は(E)消音器を通ってホースキット(F)へと分配され、対象物を冷やします。 マグネット台(G)によってスポットクーラーを固定させます。冷風の温度は調整用のレギュレーターによって設定されます。


スポットクーラーの特徴

・可動部がなく、電気も使いません
・コンパクトかつ軽量
・低コスト
・メンテナンスフリー
・瞬時に冷風発生可能
・高い静音性
・マグネット台による簡単な設置
・交換可能ジェネレーター


スポットクーラーの種類

スポットクーラーの種類

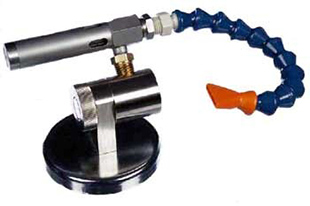

調整式スポットクーラー- Frigid-X™ は風量調整用に三つの黄銅ジェネレーター付きになります - 15SCFM(425SLPM), 25 SCFM(708SLPM)そして30SCFM(850 SLPM)。冷却は2100BTU/hr(615W)まで確保できます。

クーラーシステム

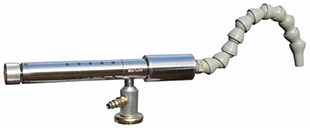

ミニスポットクーラー - Frigid-X™ Mini Spot Cooler は小型部品用に設計され、温度の上昇防止のため、マイナス9.4℃からマイナス7℃の冷風を発生します。小型部品の切削加工では耐久性を改良することで生産率を上げます。


スポットクーラーの用途

・はんだ付けの冷却
・サーモスタットの調整
・機械加工プラスチック部品の冷却
・ホットメルト接着剤使用時
・超音波溶着用ホーンの冷却
・成型プラスチックの冷却
・電子部品の冷却
・熱収縮チューブの冷却
