ブレンドエース AWシリーズ 質量計量式

全自動 高精度 超小型から大型まで。 質量式混合機のエース。

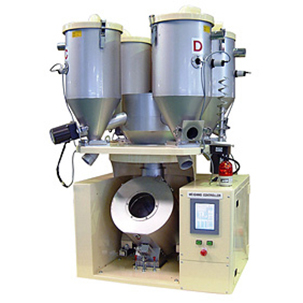

本体部ー外観<br />&#160;

本体部ー外観

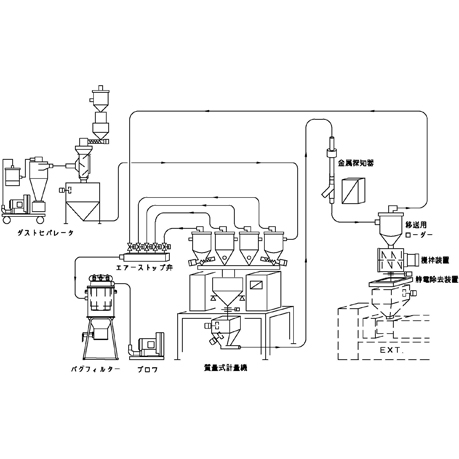

参考フロー図

参考フロー図

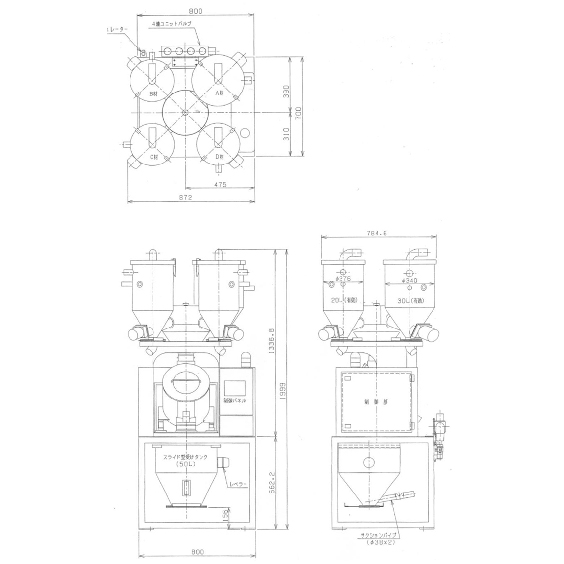

本体部ー外寸 受タンク付

本体部ー外寸 受タンク付

特徴

・必要能力に応じて機種選定、ご要望の仕様により多様な機器構成が可能
・メンテナンスが容易な設計構造、原料換えにもスムーズに対応
・原料供給ローダーとホッパーの兼用設計により、コンパクトな本体構造
・カラー液晶タッチパネル搭載により、登録データによる操作性の向上
・セントラル制御方式により1台のブロワで複数の多種ホッパーへ原料供給可能(参考フロー)


製品仕様

型式 AW-0500 AW-0800 AW-1800 AW-3800
混合能力(kg/hr)※ MAX50 MAX100 MAX200 MAX400
混合種類 2・3・4種
軽量方式 累加計量方式
1パッチ計量重量 500g 3000g 6000g 14000g
機能 1．ロードセルオートゼロ機能
2．自動落差補正機能
3．総使用量及び各使用量の表示(選択スイッチによる)
4．計量値トレンドグラフ表示
5．外部メモリへのデータ保存
6．登録レシピ機能
7．使用量設定自動停止機能
8．原料タレ防止シリンダー
9．計量誤差監視システム
異常警報
(パトライト点灯)		 1．ホッパー原料切れ(静電容量式下限レベル計付き)
2．秤のゼロ点異常／落差値設定異常
3．ローダー レベル計感知異常
4．混合タンクシャッタ異常
5．混合タンク扉開放
6．混合モータ及びブロワ・モーター過負荷異常
供給モーター
(フィーダー1台当り)		 25W 25W 40W・25W 40W・25W
混合モーター 40W 40W 100W 400W
各ホッパ容量
(下限レベル計付き)		 6L 12L 30L
20L		 45L
30L
20L
計量混合タンク容量 7L(全容量) 20L(全容量) 50L(全容量) 85L(全容量)
電源 AC3相 200/200・220V　50/60Hz
標準外形寸法(㎜)
WxLxH		 520x340x850 770x80x1040 910x900x1340 980x1060x1630
標準付属品
(4種混合の場合)		 RH4ブロワ(0.76/0.93kw) RH4ブロワ(0.76/0.93kw) RH5ブロワ
(1.5/1.75kw)		 RH6ブロワ
(2.2/2.55kw)
オプション 1．AW混合機専用原料受けタンク(スライド式)
2．プリンター出力
3．エアーガン
4．ホッパー内ブリッジ防止用陣笠
5．清掃用原料受箱
　※その他打ち合わせによりアレンジ可能です。
※混合比率により能力変動します
5種以上～1000kg/Hrもラインナップ
